流量法探漏核心是流量平衡原理，通过对比管网入口与出口流量差判断漏损，结合夜间最小流量分析可精准定位漏区，是供水管网漏损排查的基础且高效方法。

一、核心理论知识

1. 基本原理（流量平衡 / 质量守恒）

基于流体连续性方程：Q 入 = Q 出 + Q 用 + Q 漏

Q 入：区域进水总流量（m³/h）

Q 出：区域出水总流量（m³/h）

Q 用：用户正常用水量（m³/h）

Q 漏：管网漏损水量（m³/h） 核心逻辑：正常工况下 Q 入≈Q 出 + Q 用；若 Q 入远大于 Q 出 + Q 用，差值即为漏损量。

2. 技术分类

（1）分区计量法（DMA，最常用）

原理：将管网划分为独立分区，边界装流量计，实时监测进出流量差。

适用：城市市政管网、小区供水管网。

关键：分区阀门严密，无外部补水 / 漏水。

（2）区域装表法

原理：单管进水区域，进口装总表，用户装分表，对比总表与分表总和差值。

适用：单入口居民区、小型厂区。

判定：差值＞5% 判定存在漏损。

（3）夜间最小流量法（NMF）

原理：深夜（23:00 - 次日 4:00）用户用水极少，流量接近漏损量；此时流量＞0 且稳定，即为漏损流量。

优势：消除用水波动干扰，灵敏度高。

3. 关键公式与判定标准

漏损量：Q 漏 = Q 入 - Q 出 - Q 用

漏损率：η = (Q 漏 / Q 入)×100%

行业标准：漏损率＞15% 为严重漏损；夜间最小流量＞额定流量 3% 需重点排查。

4. 常用设备与选型

5. 优缺点

（1）优点

原理简单、稳定性高、成本低。

可 24 小时在线监测，实时预警漏损。

无需开挖，无损检测，适合复杂管网。

（2）缺点

仅能定位漏区，无法精准定点（需配合听音仪、管线仪）。

易受用水波动、阀门内漏、管存水影响，需数据滤波处理。

二、实操演示（供水管网现场流程）

准备工作

设备：外夹式超声波流量计、笔记本电脑（带分析软件）、压力表、对讲机、阀门钥匙。

资料：管网 CAD 图纸、分区阀门位置、历史流量数据。

条件：关闭区域冗余连通阀门，确保分区独立；避开用水高峰（选 22:00 后）。

步骤 1：分区与测点布置

按图纸划定独立分区，关闭与外区连通阀门，仅保留 1 个进水口、1 个出水口。

进水口（上游）装流量计 F1，出水口（下游）装流量计 F2；间距≥10 倍管径，避开弯头、阀门等干扰段。

步骤 2：设备安装与调试（以超声波流量计为例）

清洁管道外壁油污、铁锈，打磨光滑。

按管径输入参数（DN、壁厚、材质），安装探头（发射 + 接收），间距按软件计算值。

连接主机，开机调试，信号强度＞80% 为正常，显示瞬时流量、累计流量。

外夹式超声波流量计安装示意图

步骤 3：数据采集（30 分钟 - 2 小时）

同步启动 F1、F2，记录瞬时流量（每 10 秒 1 次）、累计流量、压力。

关闭区域内所有用户用水（关闭总阀或通知用户停水），模拟 “零用水” 工况。

持续采集 30 分钟，数据同步上传至电脑，生成流量曲线。

步骤 4：数据分析与漏损判定

流量平衡计算：Q 漏 = F1 累计 - F2 累计（零用水工况下）。

夜间最小流量验证：若深夜流量稳定在 0.5-2m³/h，且无用户用水，判定为漏损。

曲线分析：流量曲线平稳且差值恒定→存在固定漏点；流量波动大→阀门内漏或用水干扰。

供水管网流量法探漏数据流量曲线图

步骤 5：漏区定位与精准排查

缩小范围：关闭分区内部分支管阀门，分段测流量，流量差消失段为漏区。

精准定点：漏区范围内用听音仪沿管线听漏水声（“嘶嘶” 声），或用管线探测仪定位管位，开挖验证。

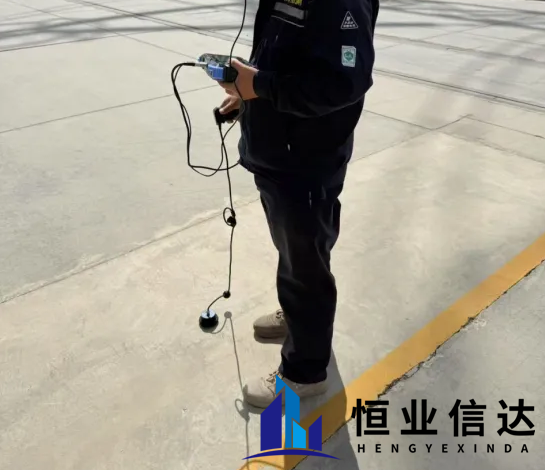

供水管网听音仪探漏现场图

步骤 6：复测与验收

修复漏点后，重新测流量，漏损率降至 5% 以下为合格。

记录数据，更新管网档案，建立长期监测台账。

三、常见问题与解决

流量数据波动大→避开用水高峰、延长采集时间、滤波处理数据。

阀门内漏→关闭阀门后测阀后流量，有流量则阀门内漏，需更换。

信号弱（超声波）→清洁管道、调整探头间距、避开干扰管件。

四、安全与注意事项

高空作业（如阀门井）需系安全带，井下作业先通风，检测有毒气体。

停水前提前通知用户，做好应急供水预案。

设备轻拿轻放，避免磕碰；探头防水，雨天做好防护。
