检漏技术在自来水管网中的应用

  随着城市建设不断深化，对供水的需求量不断增加，管道的布置也日益复杂紧密。在自来水管道出现漏水时，管道系统的错综复杂会使准确定位漏点成为一项技术上的难题。通过对漏水点位进行快速探测可有效地降低水的损耗，延长管线的使用年限。自来水管网的检测是一件涉及人民群众利益的复杂工作，且专业性很强，对相关技术人员要求较高。为此，测漏部门必须强化学习，熟练运用检测技术，确保供水设备的安全。

1 检漏技术的应用概况

        检漏技术是针对供水管道、输水管道安全运营的一项技术，主要以通过检测管道中漏水声来确定漏点位置。这种检漏技术适用于目前国内铸铁、球墨铸铁、钢管、塑料以及预应力混凝土等供水管道材料。塑料管材的声波衰减速度快，是供水管网的检漏工作的难点。检漏技术主要分为主动和被动检漏两种，目前全世界所采用的检漏技术多是主动检漏技术。

2 自来水管道漏水的危害

（1）管道漏水后将直接导致水资源的浪费。（2）管道泄漏后不及时进行维修，很可能会导致管道泄漏的情况更为恶化，影响管道的使用寿命，对公司的经济效益不利。（3）管道漏水后，将管道淹没在污水中，导致管道被污物侵蚀，导致漏水加剧，并容易对供水管道进行二次污染。（4）管道一般没有地基支撑，道路或建筑物的坍塌会对管道造成一定的损伤，而且管道在平时是保持压力均衡的，如果出现漏水，很可能会导致管道失去平衡，从而影响正常的供水。

3 检漏的主要设备及其特性

3.1 听音棒

        检漏设备中最常用的就是听音棒，一般分为金属棒和木质棒两种。其最大的优势在于其易于随身携带，不受测试环境的制约。当检测时，将听音杆一头置于接触点上，另一头让听漏员靠近共鸣腔来确定水管是否存在漏水异常。

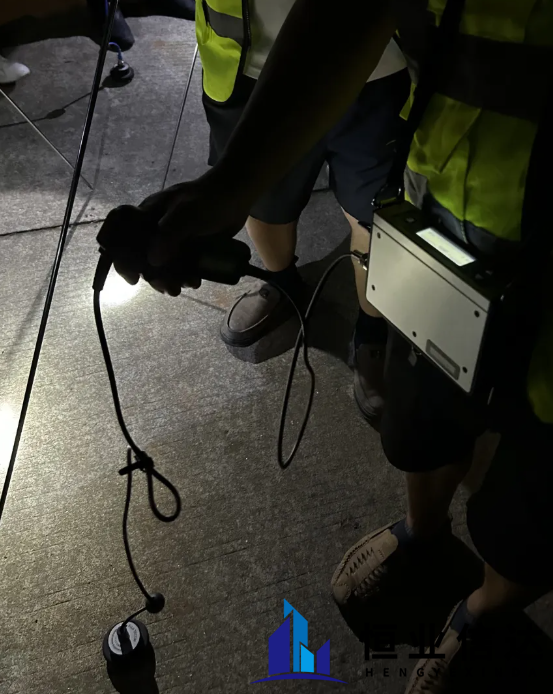

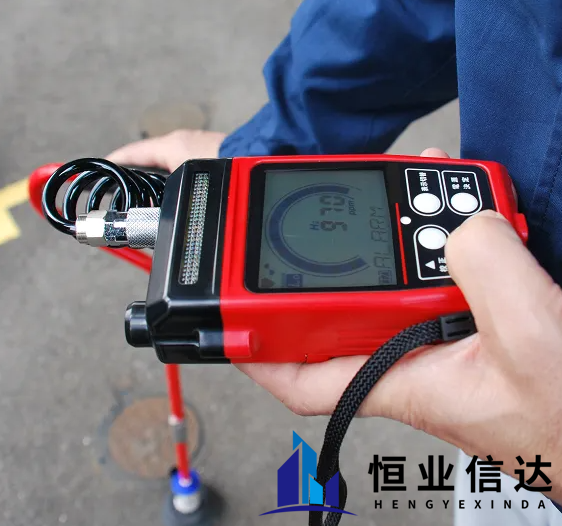

3.2 电子测漏仪

        最新的测漏仪已由过去的模拟信号处理发展到今天的数字信号处理。它可以完成数字频率分析、最小音压值和环境音压值的测量，并且可实时切断周围的非连续性环境噪音。同时，由于音质分辨率的升级，有经验的测漏工可将漏水音与用水音区别开，从而更精准的判断漏水。

3.3 示踪气体检漏仪

        本仪器适用于供水系统比较简单的现场。运用加压理论，将一定浓度的氢氮混合气注入管道，若管路中存在泄漏，则会引起管路内、外部的压力差异。当这些气体通过管线泄漏时，地面上的气体浓度会升高，就可以确认泄漏的地方。然而，该设备并不适用于较复杂的地下管线。另外，在采用示踪器的情况下，对地表进行钻探集气时，应留意两个孔之间的间隔不得超过3.5m。

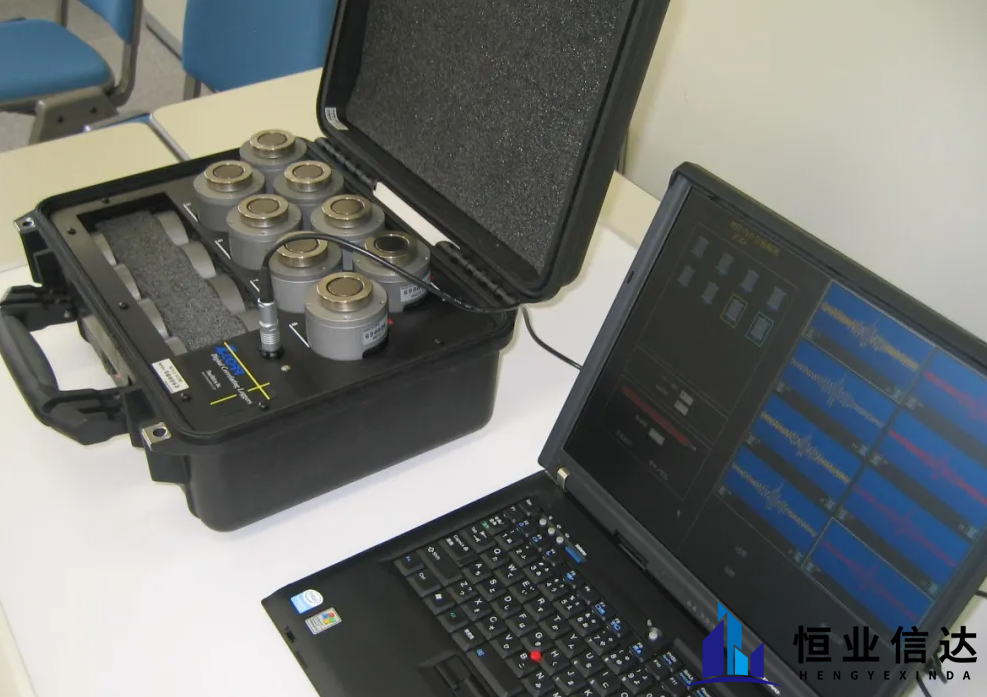

3.4 相关仪

        相关仪将采集到的管道漏水声进行相关分析来定位漏水点。通过在管道的两端安装加速度传感器记录漏水音信号，再将这些信号回传给相关仪主机，通过相关运算判断出水管有没有漏水。多探头相关仪与常规相关仪工作原理基本相同，也可直接定位漏水点。多探头相关仪的优势是可同时对多条管线进行同步相关定位。这种设备由主机、多个探头和相应的软件构成，并不需要考虑管道的特性。

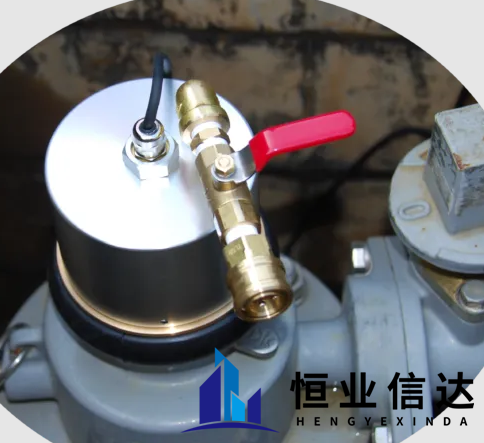

3.5 水听传感器

        水听器传感器是一种与相关仪器配套的探测器，它是将水下的声音转化为电信号的被动换能器，它可以通过对水下的泄漏声音进行测量，将水听器直接连接到消防取水装置，或者是直接与供水系统的装置连接，因为泄漏声音在塑料管道中的传输方式的特殊性，所以对50Hz以内的漏水声的探测效果要好于外部的压电陶瓷的加速度计，通过水听器可以探测出在水中传播漏口的摩擦声音，从而减少漏口的摩擦声音的传递路径，防止泄漏声音的衰减。
